硅烷處理技術經過十幾年的不斷探索和研究發展，取得了豐碩成果，積累了大量的應用案例和經驗。硅烷處理劑以環保、操作簡單等優異的特性在表面處理工藝中廣泛應用。該處理液由鋯酸鹽和鈦鹽在硅烷偶聯劑的作用下形成一種新型的無磷氧化鋯轉化膜，該轉化膜與金屬表面和隨后進行涂裝處理的油漆和粉末涂層之間有著優異的附著力和耐彎曲性能。下面由輝煒佳小美為大家講解一下硅烷處理劑所使用的設備要求和使用方法。

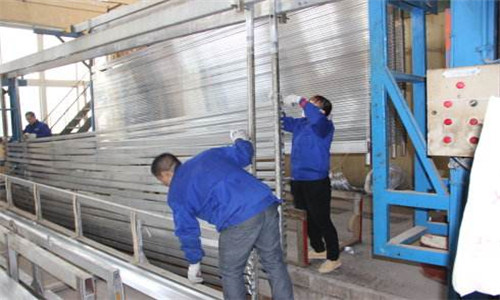

(硅烷處理劑在鋁材中應用圖1)

　　硅烷處理劑的設備要求：

　　答：由于硅烷處理劑屬于酸性產品，具有一定的腐蝕性;在建設生產線之前，設備材質均要求用不銹鋼、PVC、PE 等耐蝕材料或內襯耐蝕材料的碳鋼制造，這是購買設備需要知道的知識點。不懂如何建設生產線怎么辦?沒關系，可以找輝煒佳，工程師駐廠全程協助直到建設完工，并指點槽液配制方法。接下來講解硅烷處理劑使用方法。

（硅烷處理劑在鋁材中應用圖2）

　　硅烷處理劑的使用方法：

　　第一步：建槽以(1000L)為例：加入硅烷處理劑前要確保槽內清潔干凈、無渣殘留、無污染物及其它化學品殘留。檢查噴嘴有沒有堵塞，角度是否正確。

　　第二步： 將清水加到處理槽的 3/4 位置;

　　第三步：加入 PSi-3 處理劑 20~30 kg;

　　第四步：加清水全量為 1000L，充分攪拌;

　　第五步：約10分鐘后，加入NT-316中和劑0.5-1.0KG,檢測其PH值3.8-5.5之間，活性物點數在1.5-3.0pt

　　第六步：檢測合格后便可使用，將工件浸泡1~3分鐘即可。完整工藝流程：主脫脂→預脫脂→水洗→純水洗→硅烷處理→純水洗→純水洗→烘干;當然還有更簡單工藝，便是硅烷處理后直接烘干;簡捷工藝流程：主脫脂→預脫脂→水洗→純水洗→硅烷處理→烘干。

（硅烷處理劑在鋁材中應用圖3）

　　注意：硅烷處理劑根據不同處理時間每1000L槽液中的用量如下：

　　①處理時間20-45S，每1000L槽液50KG;

　　②處理時間45-70S，每1000L槽液40KG;

　　③處理時間大于70S,每1000L槽液30-40KG。

　　以上便是硅烷處理劑的使用設備要求和槽液配制使用方法，如看后對此有什么不懂的地方或疑問歡迎來電咨詢輝煒佳全國技術服務熱線：。
